Geofisica
Droni Professionali per
GPR e Magnetometri
Sistemi
Integrati
Sensori
Calibrati
Tecnologia
RTK
Cloud
Software
Acquisisci dati dal sottosuolo in modorapido,
sicuro ed efficiente
Nella maggior parte dei casi, i rilevamenti GPR (Georadar) sono un duro lavoro e possono essere molto pericolosi
per il personale sul campo a causa di ambienti topografici e condizioni meteorologiche difficili.
È qui che entrano in gioco i droni professionali per telerilevamento.
Sono leggeri (rispetto a un aereo con equipaggio o un elicottero),facilmente trasportabili in auto e
in grado di volare autonomamente a basse altitudini con alta precisione.
Tale approccio assicura la consegna di risultati accurati del sondaggio,
è anche più sicuro per il personale e più efficiente nel tempo.
Il GPR Cobra montato su un drone consente di vedere attraverso la superficie del terreno, ghiaccio, rocce, acqua dolce ed edificio attraverso
strutture in ambienti pericolosi e pericolosi senza compromettere la sicurezza del personale,
fornendo una soluzione aggiuntiva per un rilevamento più efficiente.
Tempo-Efficiente
Acquisisci dati più velocemente rispetto ai metodi tradizionali
Precisione
I sistemi di posizionamento e telemetro precisi del drone garantiscono misurazioni ad alta precisione
Costo-Efficiente
I sondaggi UAV sono più convenienti rispetto ai voli con equipaggio
Maggiore sicurezza
Il sistema integrato può essere utilizzato in ambienti pericolosi e non sicuri senza compromettere la sicurezza del personale
Precisione
I sistemi di posizionamento e telemetro precisi del drone garantiscono misurazioni ad alta precisione
Costo-Efficiente
I sondaggi UAV sono più convenienti rispetto ai voli con equipaggio
ESEMPI DI APPLICAZIONI
TERRAIN FOLLOW CON NANORADAR
Acquisisci i migliori dati possibili facendo volare il GPR il più in basso possibile imitando il rilievo della superficie.
L’altimetro radar abilita il drone per volare a basse altitudini (fino a 0,4 metri) senza la necessità di importare
una precisa mappa dell’altezza del modello DEM (Digital Elevation Model).
Principali Applicazioni
- Indagini su terreno accidentato
- Rilevamento di piccoli oggetti
- Rilievi batimetrici in acqua dolce
- Indagini geologiche per la profilazione del livello del suolo
- Mappatura delle infrastrutture sotterranee
- Mappatura militare uxo
- Identificazione dei crepacci
- Indagini sui ghiacciai
Download
- Scheda tecnica Drone GPR
- Scheda tecnica GPR
- Listino prezzi
- Dati grezzi
- Esempio di rapporto
- Media
- Tutorial video installazione GPR
- Calcolatore dell’impronta GPR
Efficenti
Tutti i Kit GPR sono pensati per acquisire meglio e più velocemente grandi superfici senza dover interrompere lavori o attività di cantiere
Precisi
Sensori Calibrati uniti a Sistemi GNSS RTK e PPK garantiscono sempre il massimo livello di precisione con accuratezza fino al centimetro
Sicuri
Aree di difficile accesso o pericolose non saranno più un problema con le nostre soluzioni Drone GPR sempre pronte al decollo in pochi istanti, sicuri ed affidabili in ogni condizione
Competitivi
Il rilievo Geofisico con drone garantisce tempi ridotti di acquisizione sul campo e drastica riduzione dei tempi di post processing permettendo di essere più competitivi

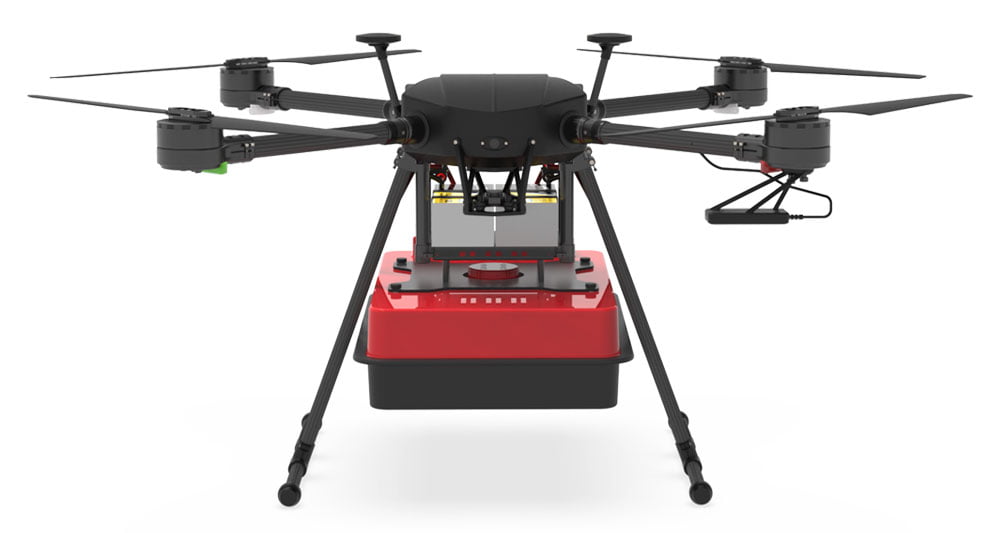

X1000 Pro RTK
Soluzione più economica
- X1000 Pro RTK
- Batteria Aggiuntiva
- Kit GPR Multifrequenza – Cobra SE70
- Set di eliche aggiuntivo
- Peli Case di Trasporto
- Agisoft Methasape Professional
- Corso Agricoltura Precisione Online – 8 ore
- Corso Propedeutico Drone – 4 ore
- Assistenza Tecnica Gold – 5 ore
- Assicurazione RC + Kasko 12 mesi
- Pratiche ENAC e Registrazione Drone D-Flight
tuo da 1240.00 Euoro/mesecon
noleggio operativo grenke
Technical Specifications
Currently, DroneBase provides 5 configuration setups for the integrated GPR-drone system.
All systems are integrated with X1000 Pro RTK
I sistemi GPR supportati sono:
• Sistemi radar Zond-12e Drone 1000a
• Sistemi radar Zond-12e Drone 500a
• Radarteam Cobra CBD (SOLO x4-1000)
• Radarteam Cobra Plug-In GPR con antenna SUBECHO-70 (SE-70) (SOLO x4-1000)
• Radarteam Cobra Plug-In GPR con antenna SUBECHO-150 (SE-150) (SOLO x4-1000)
Cobra CBD |
Cobra Plug-In SE-70 / 150 |
Zond-12e Drone 500/1000 |
|
|---|---|---|---|
|
Frequency range, MHz
|
50-1400 |
20-140 / 20-280 |
600-1300 |
|
Bandwidth, MHz
|
1350 |
120 / 260 |
700 |
|
Centre frequency, MHz
|
500 |
80 / 124 |
1000 |
|
Size (L x W x H), cm
|
50 x 35 x 20 |
139 x 15 x 21 / 92 x 22 x 22 |
41 x 31 x 18 |
|
Weight, kg
|
5,2 |
4,9 / 4,6 |
3,2 |
|
Flight time (min)
|
DJI M600 15 | X4-1000 30
|
DJI M600 15 | X4-1000 30
|
DJI M600 18 | X4-1000 35
|
|
Maximum length of survey *
|
DJI M600 2200 | X4-1000 4400
|
DJI M600 2200 | X4-1000 4400
|
DJI M600 2600 | X4-1000 5100
|
|
Penetration from surface, m
|
4-10m
|
20-40m / 15-20m
|
4-10m / 1-2m
|
|
Penetration from the drone, m
|
2-5m
|
10-20m / 7-10
|
0.3-0.5m / 2-5m
|
|
Penetration from the drone in freshwater, m
|
1-2m
|
10m / 6m
|
0.1m / 0.25m
|
|
Max distance from antenna and surface
|
0.6m
|
3.5 / 2m
|
0.3m / 0.6m
|
COME FUNZIONA

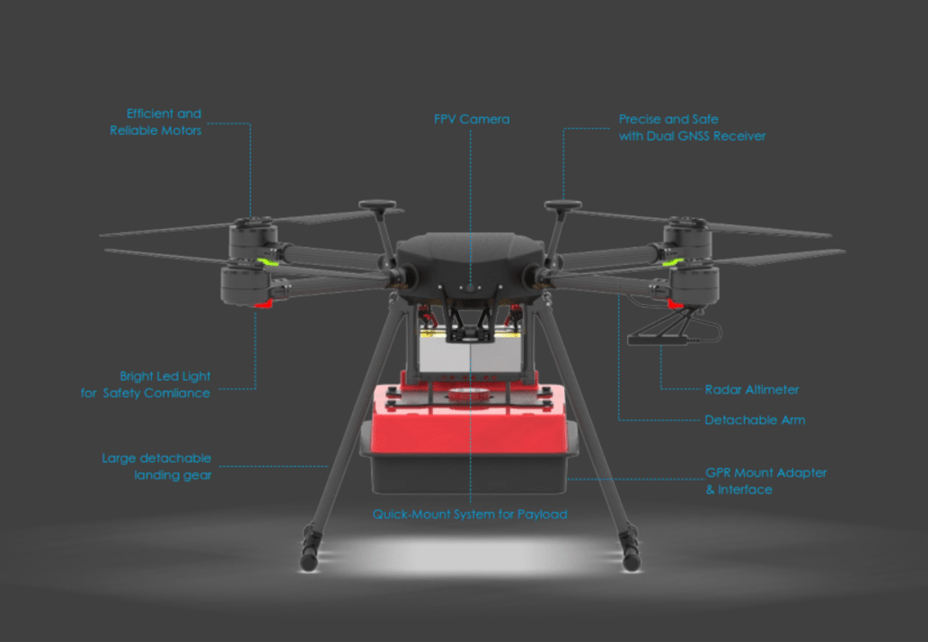

Il sistema è costituito da un UAV integrato con Ground Penetrating Radar (GPR). La piena integrazione è assicurata aggiungendo al sistema il computer di bordo UgCS SkyHub. Il volo del drone è pianificato e gestito utilizzando tutte le funzionalità di UgCS.
Puoi scegliere tra un sistema pronto all’uso o componenti come il kit di integrazione UgCS SkyHub per l’autoassemblaggio.
Droni da scaffale DJI serie M300, M210, M600 e UAV basati su autopiloti DJI A3 o Pixhawk con firmware ArduCopter/PX4
GPR selezionato in base agli obiettivi del sondaggio System description
Altimetro laser o radar per volare automaticamente in modalità True Terrain Following (TTF).
Software di pianificazione e controllo del volo che mostra i dati sullo stato del GPR e la sua traccia corrente ugcs.com
INTRODUCTION WEBINAR
PERCHE' USARE AIRBORNE GPR+DRONE
Il webinar fornisce un’introduzione all’uso del #GPR aviotrasportato sui #droni – le possibilità offerte dal sistema integrato GPR+drone. Il webinar copre le basi dell’utilizzo del Ground Penetrating Radar (GPR) con un drone:
Cos’è un GPR e perché usarlo con un drone?
Pianificazione e volo di una missione di rilievo con drone con GPR (in modalità simulazione)
Dimostrazione dell’analisi dei dati utilizzando i dati acquisiti durante i rilievi: – ispezione della condotta – localizzazione di un aereo da combattimento della Seconda Guerra Mondiale smarrito in Groenlandia
Domande e risposte
APPLICAZIONI
RILEVAMENTO DI PICCOLI OGGETTI
Il sistema Radar Systems Zond-12e #Drone 1000a #GPR è applicabile per rilevare piccoli oggetti con un diametro a partire da 8 cm e tubi/cavi con un diametro a partire da 3 cm. Il sistema integrato GPR+drone può essere utilizzato sia con drone che per rilievi terrestri se le condizioni non consentono l’utilizzo di un drone.
BATIMETRIA DELL'ACQUA DOLCE
Il sistema integrato GPR-drone consente di misurare la profondità dell’acqua o profilare il fondo di fiumi, laghi, stagni d’acqua dolce fino a 15 metri di profondità.
Vantaggi – possibilità di lavorare anche quando l’acqua è ghiacciata o la superficie dell’acqua è parzialmente ricoperta di ghiaccio. Rispetto alla batimetria che utilizza una barca (dotata di ecoscandaglio) il drone con GPR offre una migliore precisione nel seguire le linee di rilevamento grazie al GPS integrato e al volo automatizzato. Inoltre, nella maggior parte dei casi, un drone rende molto più facile consegnare l’attrezzatura necessaria nell’area desiderata. Maggiori dettagli sulla GPR nell’aria per la batimetria >>>
Il risultato mostrato in Figura 3 è stato raccolto con il drone che volava a un’altitudine di 2 metri sopra la superficie dell’acqua, velocità 2 m/s. Set di dati GPR aviotrasportati >>>
INDAGINI GEOLOGICHE PER LA PROFILAZIONE DEGLI STRATI
La profilazione degli strati è un’attività standard che deve essere eseguita prima di qualsiasi serio sviluppo dell’area o lavori di costruzione. La tecnica standard consiste nel praticare dozzine di fori o condurre un’indagine GPR su carrelli.
Il sistema integrato GPR+drone offre una maggiore produttività del lavoro e consente condizioni di lavoro più sicure per il personale in caso di terreni accidentati.
GPR consente di trovare eventuali corsi d’acqua sotterranei o laghi potenzialmente pericolosi.
Dati raccolti da GPR sul drone che vola a 1 metro di altitudine su un parcheggio coperto di asfalto. Gli strati sono chiaramente visibili.
MAPPATURA DELLE INFRASTRUTTURE SOTTERRANEE
La mappatura delle infrastrutture sotterranee è un compito importante prima di iniziare qualsiasi lavoro di costruzione su territori precedentemente sviluppati o nei casi in cui mancano documentazione e mappe reali per le infrastrutture sotterranee.
TRUE TERRAIN FOLLOWING
Acquisisci i migliori dati possibili facendo volare il GPR il più in basso possibile imitando il rilievo della superficie. L’aggiunta di un altimetro al sistema consentirà di volare in modalità True Terrain Following.
UgCS SkyHub consente al drone di volare a basse altitudini (fino a 1 metro) senza la necessità di importare una precisa mappa dell’altezza DEM (Digital Elevation Model) in UgCS.
CASI STUDIO
RILIEVO BATIMETRICO DEL LAGO DI SILKEBORG
Cliente: Landinspektorer A/S geopartner.dk
Obiettivo: determinare il cambiamento della forma del fondo del serbatoio d’acqua dovuto allo sfruttamento.
Tecnologia: Sistema integrato drone con antenna Cobra Plug-In GPR SE-150
Controllo di volo: UgCS
Risultato: Profilo del bacino d’acqua dolce che ne definisce la profondità
POSIZIONE DEI TUBI GAS INTERRATI
Progetto pilota in collaborazione con: Conexus Baltic Grid, JSC
Obiettivo: verificare l’applicabilità dei radar a penetrazione aerea (GPR) per localizzare i tubi del gas sotterranei.
Tecnologia: antenne GPR 124 MHz e 500 MHz integrate con un drone.
Controllo del volo: UgCS con modalità True Terrain Following.
Risultato: il tubo in acciaio da 700 mm è chiaramente rilevabile da un’altitudine fino a 7 metri utilizzando un sistema GPR a 500 MHz su terreno sabbioso (tipico per la Lettonia).
LOCALIZZAZIONE DI AEROMOBILI SEPOLTI SOTTO IL GHIACCIO DELLA GROENLANDIA
Cliente: Arctic Hotpoint Solutions e Fallen American MIA Repatriation Foundation (FAMIARF)
Obiettivo: individuare il P-38 “Echo” di un dogfighter statunitense perso durante gli eventi della seconda guerra mondiale
Tecnologia: Sistema integrato GPR+drone gestito con software UgCS
Risultato: i dati acquisiti hanno mostrato anomalie a una profondità di circa 100 m
INDAGINE ARCHEOLOGICA DELLE ROVINE INCA
Cliente: Geometri archeologici, Perù
Obiettivo: Testare l’applicabilità dei sistemi per l’indagine archeologica per individuare i resti delle rovine Inca
Tecnologia: Ground Penetrating Radar (GPR) integrato con un drone dotato di altimetro, che consente al drone di volare in modalità True Terrain Following.
Controllo del volo: UgCS con modalità True Terrain Following
Risultato: Dati acquisiti con anomalie rilevate, da utilizzare per ulteriori ricerche
BATIMETRIA D'ACQUA DOLCE
Cliente: Progetto 1667
Obiettivo: determinare l’applicabilità del GPR nell’area corrente sulla costa oceanica
Tecnologia: Ground Penetrating Radar (GPR) integrato con un drone dotato di altimetro, che consente al drone di volare in modalità True Terrain Following.
Controllo del volo: UgCS con modalità True Terrain Following
Risultato: GPR si dimostra applicabile in aree a una certa distanza dalla costa oceanica – l’analisi dei dati dei test presenta una penetrazione fino a 5-10 metri
PROGETTO 1667 - RICERCA DEL RELITTO DELLA NAVE D'ORO
Cliente: Progetto 1667
Obiettivo: determinare l’applicabilità del GPR nell’area corrente sulla costa oceanica
Tecnologia: Ground Penetrating Radar (GPR) integrato con un drone dotato di altimetro, che consente al drone di volare in modalità True Terrain Following.
Controllo del volo: UgCS con modalità True Terrain Following
Risultato: GPR si dimostra applicabile in aree a una certa distanza dalla costa oceanica – l’analisi dei dati dei test presenta una penetrazione fino a 5-10 metri
