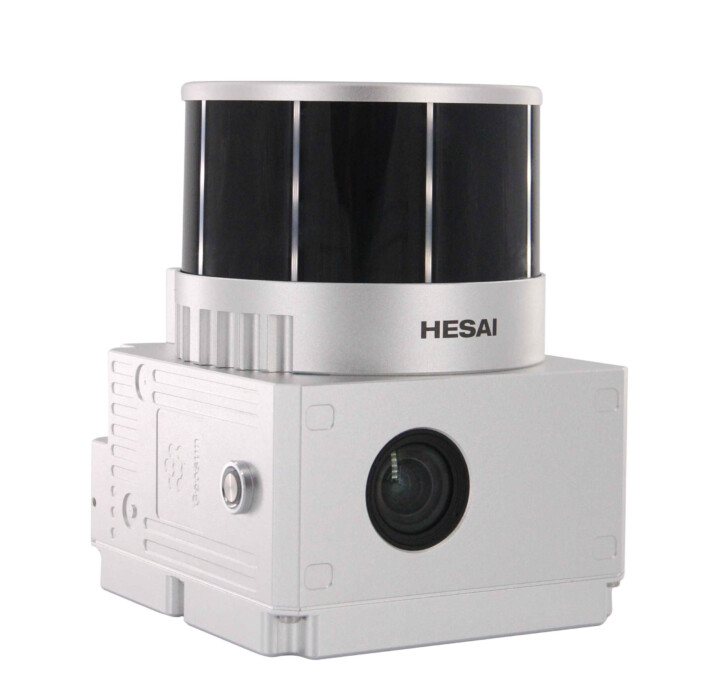

GS100V

Il Lidar 3D professionale per drone
più compatto ed efficiente sul mercato

, GS100V

Perché scegliere il Lidar 3D GS100V?

GS-100V combina un design compatto e leggero con raggio di rilevamento
ed efficienza incredibili unito ad un prezzo mai visto prima grazie alla tecnologia LIVOX.
Il GC100V include un modulo Livox Lidar, un’IMU ad alta precisione ed un sistema GPS centimetrico integrato. GS100V è una soluzione completa e stand-alone compatibile con qualsiasi drone in commercio in grado di catturare strutture complesse fornendo modelli ricostruiti particolarmente

640k
point/sec

dual-echo
point rate

120
mt

max
range

1.0
cm

range
precision

360°
fov

circular
view

200
hz

imu
sensor

Il Lidar per Droni più compatto e performante di sempre

Il suo design consente di installare il dispositivo su qualsiasi drone o veicolo terrestre.
Facile e veloce da utilizzare, è pronto alla scansione in 2 minuti dall’accensione.
Le specifiche tecniche del Lidar 3D GS100 lo rendono il partner ideale per i
Topografi più esigenti alla ricerca di uno strumento preciso ed affidabile.
GS100 è adatto a qualsiasi applicazione, a seconda del veicolo su cui è montato:
da un rilievo topografico classico a quelli agro-forestali.

, GS100V

Principali caratteristiche

• 320.000 punti/secondo Singolo Echo
• 640.000 punti/secondo Double Echo
• IMU integrata 200hz by GSN
• Fov 360°
• Massima portata di misurazione 120mt*
• L1-L2 GNSS integrato (2-5cm accurancy)
• 905nm Laser Class1 (IEC 60825-1:2014)
• Unità di controllo integrata per sincronizzare i dati dei sensori
• RGB camera Ready(Sony Alpha 24-61mp)
• Compatto e leggero (1400g)
• Robusta scocca in alluminio Compatibile con Multirotori, Ali fisse, Vtol e Veicoli a Terra

Fotocamera industriale

• Marca : Sony
• Modello : Sony A6000 – A7RII
• Sensore: APS-C – Full Frame
• Risoluzione : 24 – 42mp
• Lente : Low distorsion 35mm
• Otturatore meccanico
• Memoria : Integrata da 64gb
• Trigger : per tempo/distanza

, GS100V

Precisione senza precedenti

Rende ricostruzioni accurate al centimetro grazie all’IMU ad alta precisione, un sensore di visione per la precisione del posizionamento e l’incorporazione dei dati GNSS.

Semplice e Veloce

GS100V è un Lidar 3D per Droni Solido ed Affidabile affiancato da un software Smart,
semplice ed intuitivo che permette di chiudere intero processo fino alla generazione della nuvola di punti densa

PIANIFICA

Pianificazione scansioni semplificate con Software Professionale e Tool dedicati.
Seleziona Area, Altitudine e Velocità, a tutto il resto pensa il software.

VOLA

Missioni di volo completamente automatiche dal decollo all’atterraggio. Seleziona Area, Altitudine e Velocità, a tutto il resto pensa il software.

PROCESSA

Elaborazione completa dei dati GPS/IMU utilizzando il software Shuttle in dotazione. Elaborazione della nuvola di punti utilizzando il software di elaborazione gAirHawk

VISUALIZZA

Creazione Nuvola di punti formato LAS utilizzabile con qualsiasi ambiente software GIS o CAD Colorazione rapida e accurata della nuvola di punti con ortomosaici prodotti dalla Camera RGB

Colora la nuvola di punti

Tuti i nostri sistemi Lidar 3D grazie all’interfaccia “EXT” plug&play
supportano Fotocamere Esterne o Integrate e ne gestiscono in automatico l’acquisizione delle foto e la georeferenziazione centimetrica delle stesse grazie al sistema GNSS del Lidar.

La possibilità di collegare una o più fotocamere al lidar permette
la colorazione RGB della nuvola di punti ottenuta con lo stesso.
Il processo di colorazione della Nuvola di punti avviane con lo stesso software di post procesing in dotazione con il lidar

Dettagli tecnici Fotocamere disponibili
• Modello: Sony A6000/A7R2 (industrial)
• Risoluzione sensore: 24/42mp
• Lente: low distorsion 35mm
• Memoria: 128gb max
• Trigger: tempo o distanza

, GS100V

Precisione Centimetrica

SENZA GCPs

Riduci drasticamente i tempi di scansione,
diminuisci il volume di dati da processare!
Affronta in sicurezza i lavori di mappatura con Lidar 3D in luoghi pericolosi o impervi senza dover posizionare GCPs
, GS100V
, GS100V

Tecnologia PPK

Nessun Target a terra grazie alla Georeferenziazione Centimetrica Diretta con Tecnologia PPK* (Post Processing Kinematic). La georeferenziazione centimetrica della nuvola di punti e delle foto RGB viene gestita in post processing dal software Shuttle in dotazione.

• Correzione automatica del dato GPS
• Gestione ed esportazione veloce dei log Rinex
• Fino 2cm di precisione RMS.

* Compatibile con qualsiasi Base GNSS, VRS or CORS
** Rilevato in PPK

Acquisizione semplice e sicura

Progettato da topografi per topografi per operazioni di volo complesse e di lunga durata.

Il software di post processing gAirhawk in dotazione con GS100c+
permette all’operatore di avere in pochi istanti dopo il volo informazioni immediate necessarie a garantire la corretta acquisizione anche in condizioni di lavoro difficili.

, GS100V
, GS100V

Post Processing Veloce e Preciso

In pochi passaggi, il software gAirhawk in dotazione fonde i dati
IMU e GNSS per i calcoli della nuvola di punti e dell’RGC (se presente fotocamera) ed esegue i calcoli dei dati POS in modo da poter generare facilmente modelli 3D di Precisione fornendo una rappresentazione tridimensionale della nuvola di punti “LAS”appena acquisita.

Soluzioni Complete per Professionisti

DroneBase ti offre soluzioni completa ed affidabili Drone + Lidar 3D,
progettata da professionisti per professionisti.

I nostri droni professionali uniti a Lidar 3D diventano inarrestabili macchine per geomatica nei settori dell’edilizia, dello sviluppo del territorio, dell’ingegneria, del rilevamento e della ricerca.

, GS100V
Caratteristiche tecniche
Item Name
System Parameters

GS-100V Parameters

Weight
Measuring accuracy
Working temperature
Power range
Consumption
Carrying Platform
Storage

1400g
Less than 0.1m (100 m AGL)
-20℃~55℃
12 V – 24 V
20 W
Drone and Vehicle
64 GB storage, maximum 128GB TF card

Lidar Unit (Hesai)

Measuring Range
Laser class
Laser line number
Max. range
Mix. range
Range accuracy
data
FOV

80m@10% Reflectivity
905nm Class1 (IEC 60825-1:2014)
16-Channel
120 m
0.3 m
±5cm (@0.3m~1m), ±2cm(@1m~200m)
Double echo, 640,000 Points/Sec
360° the circular view

POS Unit

Update frequency
Pos Tipe
Heading accuracy
Pitch accuracy
Rolling accuracy
Position accuracy
GNSS signal type

200HZ
HESAI XT16
0.040°
0.015°
0.015°
≤0.05m
GPSL1/L2/L5 GLONASSL1/L2 BDS B1/B2/B3 GAL E1/E5a/5b

Pre-processing software

POS software
Point cloud software

Output information: position, speed, attitude
Output point cloud data format: LAS format, custom TXT format

Point cloud processing software

The third-party software

Cloud Compare, LiDAR_Mate, Point Cloud Catalyst, Point Cab, TerraSolid, TopoDoT

Camera (only GS100V)

Camera model
Effective Pixel
Trigger Event
Weight

Sony A6000 Custom with low distorsion 35mm lens
26mp
Time and Distance
290

Hardware

• 1 x gAirHawk GS-100V Lidar
• 1 x Antenna GNSS L1-L2
• 1 x Micro SDCard 128gb
• 1 x USB flash drives 8gb
• 1 x Manuale Utilizzo software
• 1 x Video Tutorial

Software:

• 1 x gAirHawk, post-processing GNSS ed inertial data
• 1 x Shuttle per georeferenziazione della nuvola

Servizi:

• 1 x Garanzia 1 anno
• 1 x Supporto tecnico online
